오픈소스 위상 배열 레이더 시스템 AERIS-10 소개
NawfalMotii79/PLFM_RADAR

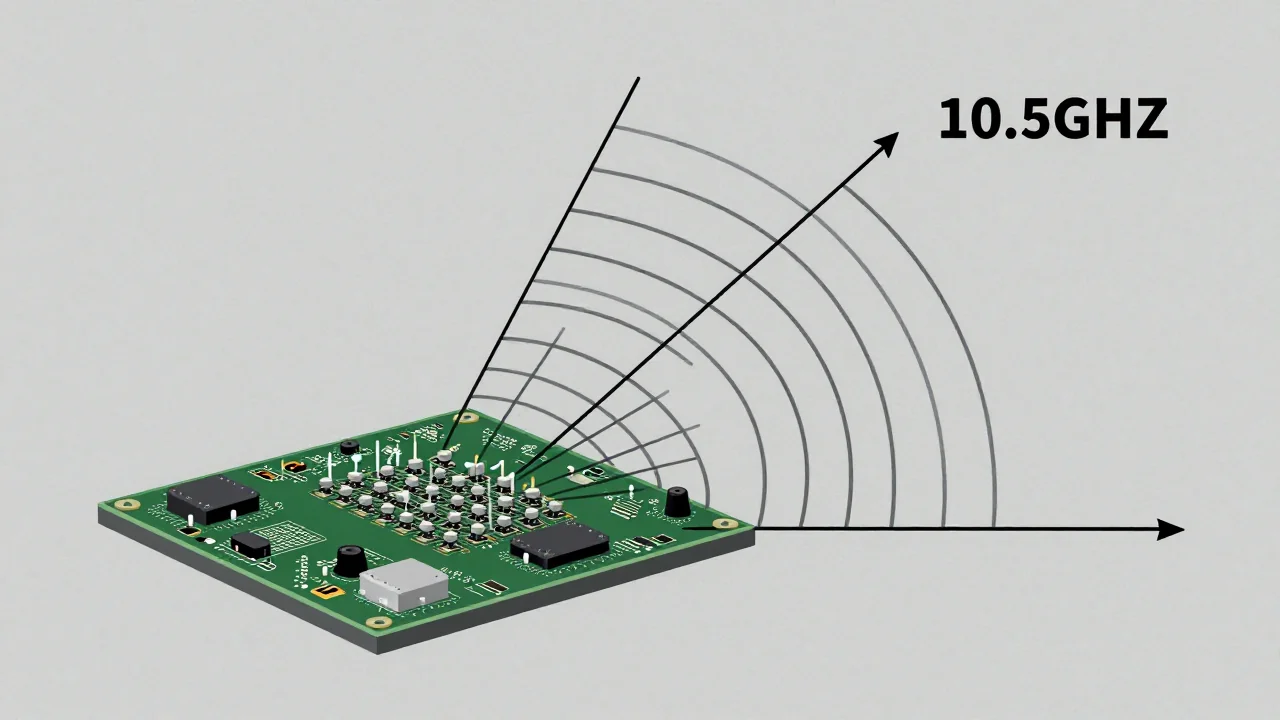

GitHubAERIS-10은 10.5GHz 대역의 오픈소스 위상 배열 레이더 시스템입니다. 연구 및 개발을 위해 설계된 모듈형 플랫폼으로, 접근성이 높습니다.
- 최대 3km(N)부터 20km(E)까지 두 가지 버전이 있으며, FPGA를 이용해 도플러 변환, MTI/CFAR 등 고도화된 신호 처리가 가능합니다. 전자식 빔 조향 기능과 GPS/IMU 통합을 지원합니다.
- 전문적이고 고가였던 레이더 기술을 오픈소스로 공개하여, 대학 연구자나 드론 개발자 등 일반 사용자도 원리 실험이 가능하게 합니다.
- 하드웨어는 CERN-OHL-P 라이선스를 따르며, 사용자는 기본적인 레이더 원리와 PCB 조립 경험을 갖추면 프로젝트에 참여할 수 있습니다.
AERIS-10은 10.5 GHz 대역의 , 저가형 위상 배열 레이더 시스템입니다. 이 시스템은 펄스 선형 주파수 변조(LFM) 방식을 특징으로 하며, 대학 연구자나 드론 개발자 등 일반 사용자가 위상 배열 레이더 기술을 실험하고 탐구할 수 있도록 설계된 모듈식 플랫폼입니다.
AERIS-10은 두 가지 버전으로 제공됩니다. AERIS-10N(Nexus)는 3km 범위이며, AERIS-10E(Extended)는 20km 범위를 지원합니다. 이 시스템은 전자식 빔 조향 기능(고도 및 방위각 ±45°)을 갖추고 있으며, 온보드 FPGA를 통해 펄스 압축, 도플러 FFT, MTI 및 CFAR와 같은 고급 신호 처리가 가능합니다.
시스템 아키텍처는 DAC가 LFM 처프를 생성하고, LTC5552 혼합기가 주파수 변환을 담당하며, ADAR1000 위상 시프터가 빔 조향을 제어합니다. 전체적인 처리 과정은 원시 ADC 데이터 포착부터 I/Q 베이스밴드 다운-컨버전, 도플러 FFT 및 MTI/CFAR 탐지까지 FPGA에서 이루어지고, STM32 마이크로컨트롤러가 전원 시퀀싱과 GPS/IMU 통합을 관리합니다.
이 프로젝트는 하드웨어와 소프트웨어가 다른 라이선스를 사용합니다. 하드웨어 설계 파일(회로도 및 PCB 레이아웃)은 CERN Open Hardware Licence Version 2 – Permissive (CERN-OHL-P)에 따라 배포되며, 소프트웨어 구성 요소(FPGA 코드, Python GUI 등)는 최대 유연성을 위해 MIT 라이선스를 따릅니다.
용어 풀이
- 오픈 소스
- 소스 코드를 공개해 누구나 보고 고치고 다시 배포할 수 있게 한 소프트웨어.
